機械通風冷卻塔
設備用途：冷卻塔是利用水和空氣的接觸，通過蒸發作用來散去工業上或制冷空調中產生的廢熱的設備。
工作原理：通過將循環水以噴霧方式，噴淋到玻璃纖維的填料上。填料提供了更大的接觸面，通過水與空 氣的接觸，達到換熱效果。再有風機帶動塔內氣流循環，將與水換熱后的熱氣流帶出，從而達到冷卻。填 充可能包括多個，主要是垂直，濕面賴以傳播的水或橫向飛濺要素創造較大的接觸交換面積。
設備聲源：頂部出風口空氣動力性噪聲，電機及其傳動噪聲，底部水流沖擊噪聲，設備機組振動。
1）空氣動力噪聲及電機傳動噪聲
降噪措施：
1.通風阻抗符合性消聲器
2.通風消聲隔聲罩
設計原則：
1、保證設備運轉過程的 通風要求
2、滿足設備正常維護需求
降噪措施：
1、進風消聲器
2、吸聲隔聲屏障
2）水流沖擊噪聲
降噪措施：
1.進風消聲器
2.吸聲隔聲屏障
設計原則：
1、設備進風阻力不增加
2、滿足設備正常維護需求
降噪措施：
1、減振平臺
2、多級減振結構

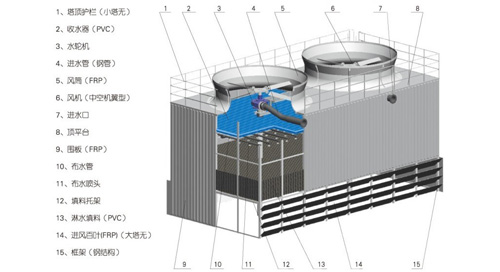

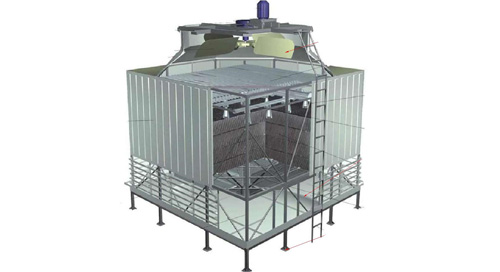

有風機冷卻塔結構及聲源分析

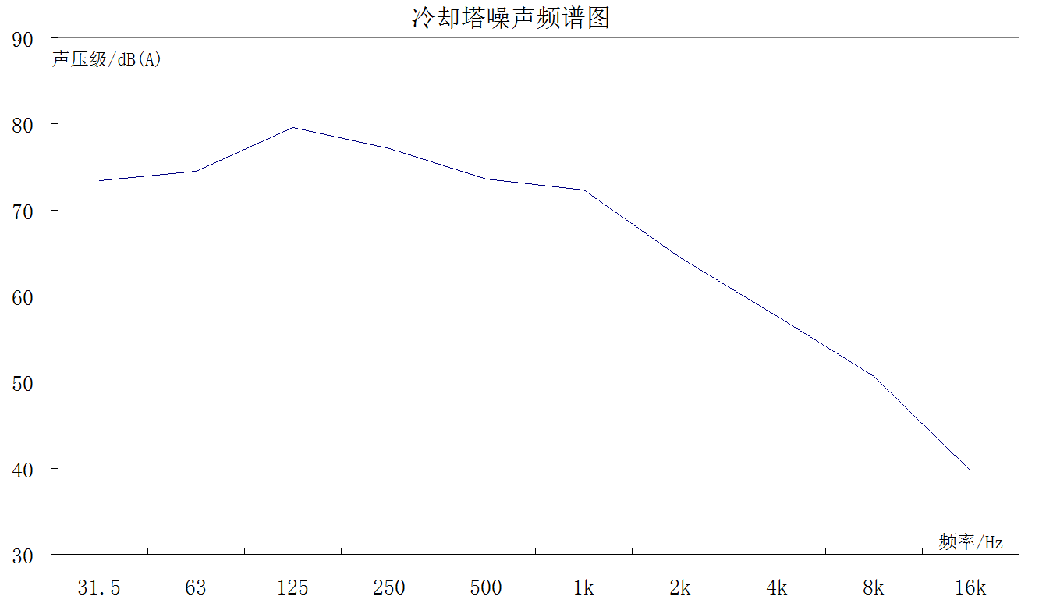

有風機冷卻塔出風口噪聲特性隨風機的 功率、轉速、葉片寬度、葉片工作角度等因 素而變化。冷卻塔出風口噪聲整體偏向于中、 低頻段。
冷卻塔出風口的噪聲治理應綜合考慮流體 力學與聲學。對于任何新增的冷卻塔降噪措施 均會對設備的運轉帶來一定的干擾。如何控制 噪聲又不增加設備運轉能耗，為冷卻塔噪聲治 理的基本原則。
已完工案例
冷卻塔噪聲綜合治理

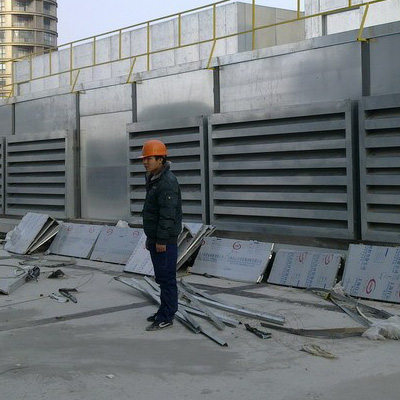

冷卻塔隔聲屏障

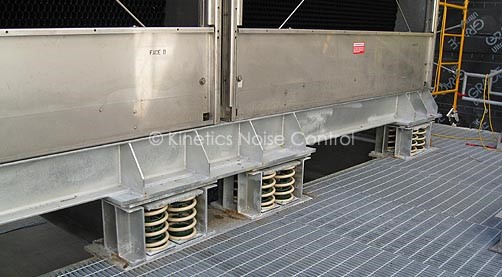

冷卻塔減振

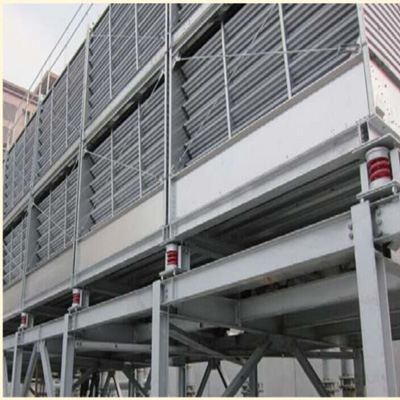

冷卻塔減振
無風機冷卻塔降噪措施難點
無風機冷卻塔利用靠塔內外的空氣密度差或自然風力形成的空氣對流作用進行通風的冷卻塔。由于沒有機械牽引力的作用，該類型冷卻塔對外界的抗干擾性較差。無風機冷卻塔的減振措施必須進行詳細的分析，排出新增降噪項目對冷卻塔制冷效果的干擾。
冷卻塔出風口的噪聲治理應綜合考慮流體 力學與聲學。對于任何新增的冷卻塔降噪措施 均會對設備的運轉帶來一定的干擾。如何控制 噪聲又不增加設備運轉能耗，為冷卻塔噪聲治 理的基本原則
冷卻塔水流沖擊噪聲,冷卻塔振動噪聲等
已完工案例

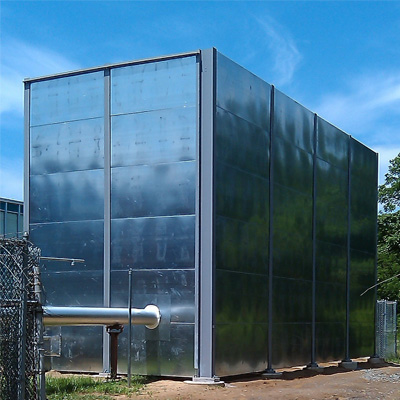

無風機冷卻塔隔聲屏障

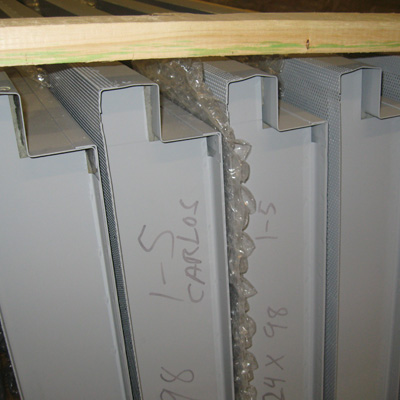

隔聲板

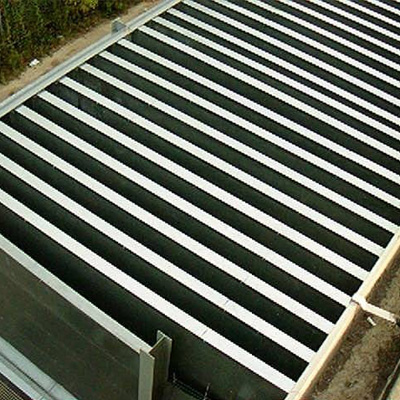

無風機冷卻塔寬距低阻消聲器

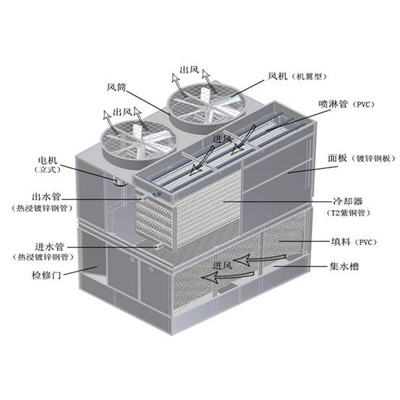

閉式冷卻塔結構及聲源分析
閉式冷卻塔出風口噪聲特性隨風機的 功率、轉速、葉片寬度、葉片工作角度等因 素而變化。冷卻塔出風口噪聲整體偏向于中、 低頻段。
冷卻塔出風口的噪聲治理應綜合考慮流體 力學與聲學。對于任何新增的冷卻塔降噪措施 均會對設備的運轉帶來一定的干擾。如何控制 噪聲又不增加設備運轉能耗，為冷卻塔噪聲治 理的基本原則
已完工案例

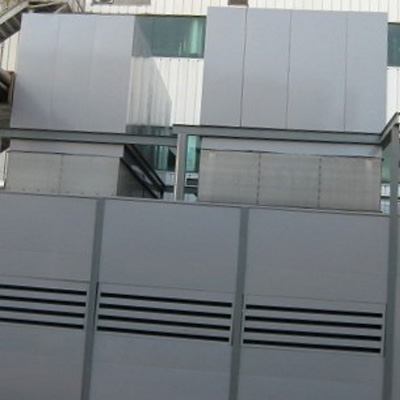

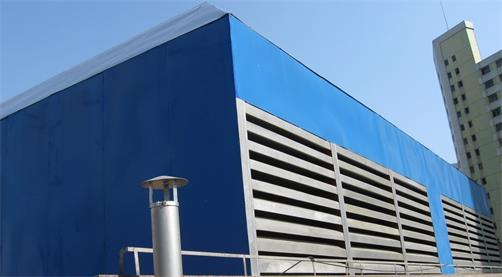

冷卻塔隔聲屏障

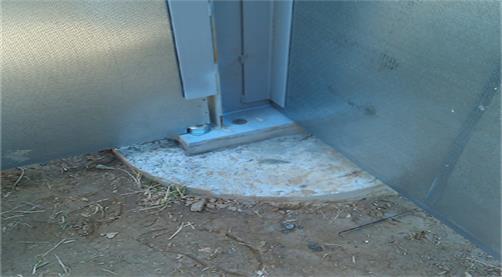

閉式冷卻塔減振
隔聲屏障細節

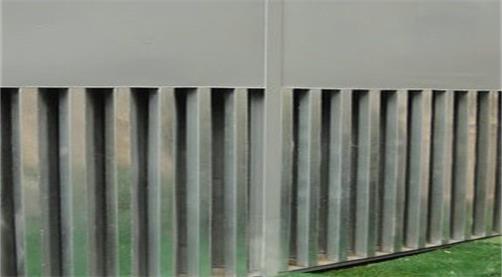

進風消聲器
逆流式閉式冷卻塔
設備用途
于結構緊湊，機型小，可放置于車間內用于中頻電源冷卻，機械水套冷卻等;單位空間內的換 熱面積較大因此更適用于溫差較小的低溫度(35-30℃)冷卻項目，如水源熱泵機組群、空壓機等的冷卻。
工作原理
噴淋水由散水水泵從下部水槽送至上部布水管道，水噴出后和熱交換器管接觸，部分水蒸發后 帶出熱量。冷卻后的噴淋水落入下部水槽再次循環。內循環水通過熱交換器管(盤管)進行換熱，避免了被 外循環水和空氣直接接觸而導致水質污染。
設備聲源
排風系統的設備運轉電機噪聲，傳動結構噪聲，空氣動力性噪聲，集水系統落水噪聲。
1）排風系統噪聲
降噪措施：
1.阻抗符合性消聲器
2.通風消聲隔聲罩
設計原則：
1、保證設備運轉過程的通風散熱要求
2、滿足設備正常維護
2）集水系統噪聲
降噪措施：
1.水滴水消聲墊
2.進風口吸聲隔聲屏障
設計原則：
1、保證設備運轉過程的通風散熱要求
2、滿足設備正常維護

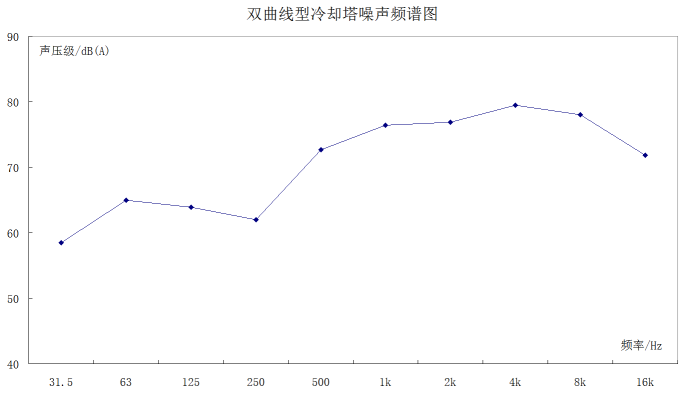

雙曲線型冷卻塔
設備用途
用于內陸缺水火電廠、核電站，是循環水自然通風冷卻的一種大型薄殼型構筑物。
工作原理
利用出風與進口大氣壓差形成自進風進入冷卻塔內；飽和蒸汽分壓力大的高溫水分子向壓力低 的空氣流動，濕熱的水自播水系統灑入塔內。當水滴和空氣接觸時，一方面由于空氣與水的直接傳熱，另 一方面由于水蒸汽表面和空氣之間存在壓力差，在壓力的作用下產生蒸發現象，將水中的熱量帶走，從而 達到降溫目的。
設備聲源
集水池淋水沖擊水噪聲。
1）淋水沖擊水噪聲
降噪措施：
1.隔聲建筑群
2.大型防風隔聲屏障
3.緩沖消聲浮筏
設計原則：
證設備運轉過程的點檢、維修需求
保證自然通風需求
方案經濟、可行
